Высокотемпературные термоусадочные маркеры

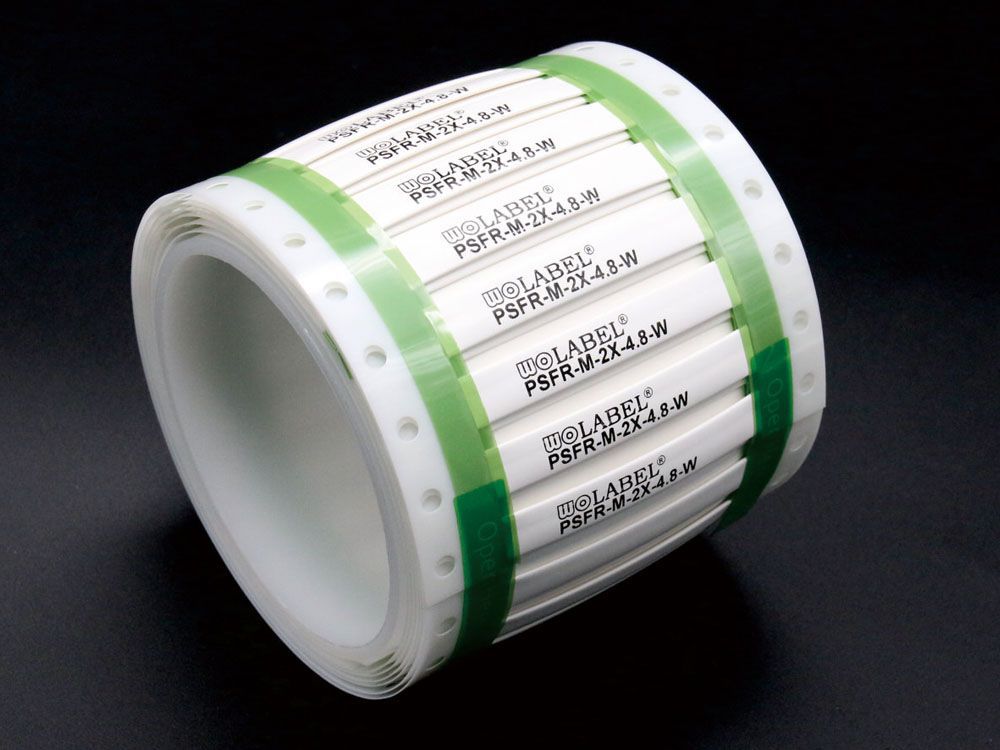

Высокотемпературная термоусадочная маркерная втулка, PSFR

Высокотемпературные термоусадочные маркеры

Высокотемпературные термоусадочные идентификационные втулки

Модель: PSFR

Высокотемпературная термоусадочная маркировочная втулка PSFR-M предназначается для маркировки проводов и кабелей в условиях высокой температуры. Втулка отличается чрезвычайной устойчивостью к топливу, смазочным материалам и чистящим растворителям. Маркировочные метки настолько долговечны, они будут оставаться читаемыми даже при воздействии абразивного износа, агрессивных чистящих растворителей и промышленных жидкостей.

Стандарт

AMS-DTL-23053/18, SAE-AS 81531, MIL-STD-202F/метод 215J, UL224, RoHS и т. д.

Функции

Материал: изготовлен из облученного, термостабилизированного, огнестойкого, модифицированного ПВДФ.
Применение: оборона, аэрокосмическая промышленность, общественный транспорт и т. д.
Диапазон рабочих температур: -55℃～+225℃
Минимальная температура восстановления: +135 ℃
Максимальная температура хранения: +50℃
Коэффициент усадки: 2:1
Цвет: белый, желтый, другие цвета доступны по запросу
Печать: односторонняя печать или двусторонняя печать
Поставляемый формат: лестничный или непрерывный рукав
Рекомендуемый принтер: термотрансферный принтер
Рекомендуемая лента: лента из смолы N85, черная, 100 мм (ширина) × 300 м (длина).

Технические данные

Наименование	Требования тестирования	Результаты
Прочность на растяжение (МПа)	24,3	31,3
Предельное удлинение (%)	200	330
Гибкость при низких температурах 4 часа при -55±1℃	Без трещин	Соответствие нормам, без трещин
Тепловой шок 4 часа при 275±3℃	Не трескается, не течет и не капает	Соответствие нормам (без трещин, текст разборчив после 100 тр.)
Диэлектрическая прочность (кВ/мм)	15,7	43,0
Объемное удельное сопротивление (Ом=см)	1,0×1012минимум	9,1×1012
Коррозионное воздействие	Не вызывает коррозии	Соответствие нормам
Воспламеняемость	VW-1	Соответствие нормам
Тепловое старение 168 часов при 225±2℃	Не трескается, не течет и не капает	Соответствие нормам (без трещин, текст разборчив после 100 тр.)
Производительность печати	SАЕ-АS 81531	Соответствие нормам (текст разборчив после 100 тр)
Удары	MIL-STD-202F	Соответствие нормам

Габаритные размеры

Соотношение усадки 2X

Наименование	При поставке (мм)			При поставке (мм)
Наименование	Внутренний диаметр (Д)	Ширина сглаживания (W2)	Двойная толщина стенки	Внутренний диаметр (г)	Толщина одной стенки
AMS-M-2X-1.6	2.00±0.20	3.7±0.3	0.48±0.10	≤0.79	0.45±0.06
AMS-M-2X-2.4	2.79±0.20	5.0±0.3	0.48±0.10	≤1.18	0.49±0.06
AMS-M-2X-3.2	3.64±0.23	6.3±0.4	0.48±0.10	≤1.59	0.51±0.06
AMS-M-2X-4.8	5.26±0.25	8.9±0.4	0.49±0.10	≤2.36	0.54±0.06
AMS-M-2X-6.4	6.92±0.28	11.5±0.4	0.50±0.10	≤3.18	0.56±0.06
AMS-M-2X-9.5	10.2±0.32	16.7±0.5	0.51±0.11	≤4.75	0.59±0.06
AMS-M-2X-12.7	13.5±0.36	21.8±0.6	0.52±0.11	≤6.35	0.60±0.07
AMS-M-2X-19-	20.1±0.40	32.2±0.6	0.53±0.11	≤9.53	0.62±0.07
AMS-M-2X-25-	26.7±0.45	42.5±0.7	0.55±0.12	≤12.7	0.63±0.07
AMS-M-2X-38-	39.8±0.51	63.2±0.8	0.57±0.12	≤19.1	0.64±0.07
AMS-M-2X-51-	53.0±0.56	83.9±0.9	0.58±0.13	≤25.4	0.64±0.08
AMS-M-2X-76-	79.4±0.56	125.3±1.0	0.59±0.13	≤38.1	0.64±0.09

Соотношение усадки-3X

Наименование	В состоянии поставки (мм)			В состоянии поставки (мм)
Наименование	Внутренний диаметр (Д)	Ширина сглаживания (W2)	Двойная толщина стенки	Внутренний диаметр (г)	Толщина одной стенки
AMS-M-3X-1.6-	2.00±0.20	3.7±0.3	0.47±0.10	≤0.53	0.52±0.06
AMS-M-3X-2.4-	2.79±0.20	5.0±0.3	0.47±0.10	≤0.79	0.57±0.06
AMS-M-3X-3.2-	3.64±0.23	6.3±0.4	0.48±0.10	≤1.06	0.61±0.06
AMS-M-3X-4.8-	5.26±0.25	8.9±0.4	0.49±0.10	≤1.59	0.67±0.06
AMS-M-3X-6.4-	6.92±0.28	11.5±0.4	0.50±0.10	≤2.36	0.71±0.06
AMS-M-3X-9.5-	10.2±0.32	16.7±0.5	0.52±0.11	≤3.18	0.77±0.06
AMS-M-3X-12.7	13.5±0.36	21.8±0.6	0.53±0.11	≤4.75	0.80±0.07
AMS-M-3X-19-	20.1±0.40	32.2±0.6	0.55±0.11	≤6.35	0.84±0.07
AMS-M-3X-25-	26.7±0.45	42.5±0.7	0.56±0.12	≤8.47	0.86±0.07
AMS-M-3X-38-	39.8±0.51	63.2±0.8	0.57±0.12	≤12.9	0.89±0.07
AMS-M-3X-51-	53.0±0.56	83.9±0.9	0.57±0.1	≤17.2	0.90±0.08
AMS-M-3X-76-	79.4±0.56	125.3±1.0	0.57±0.13	≤25.8	0.92±0.09
