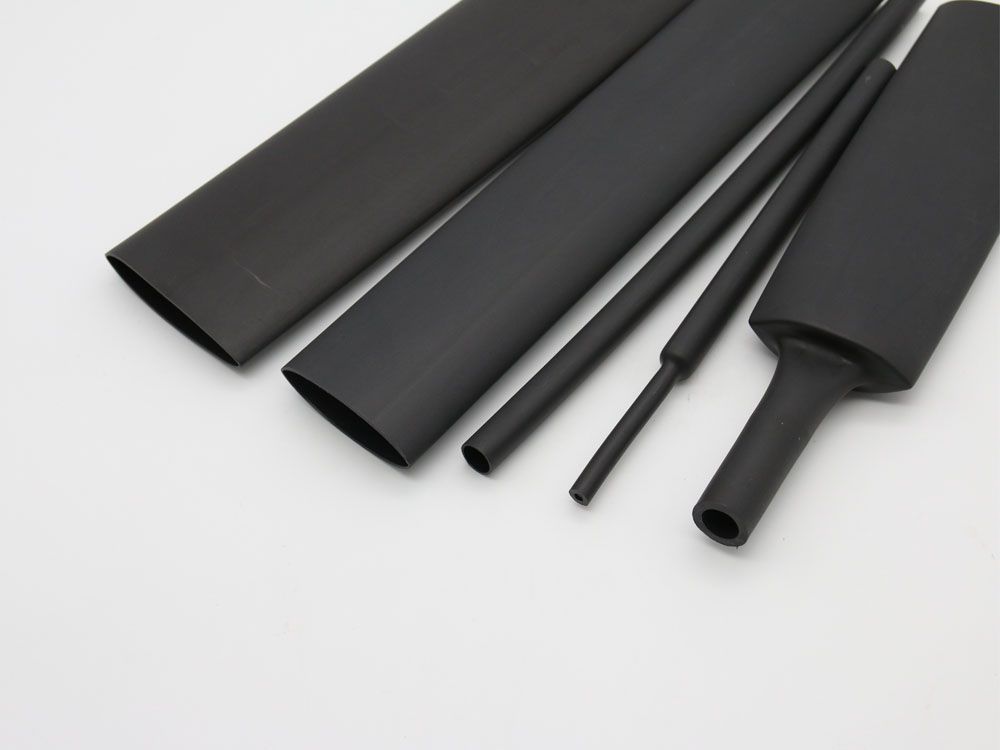

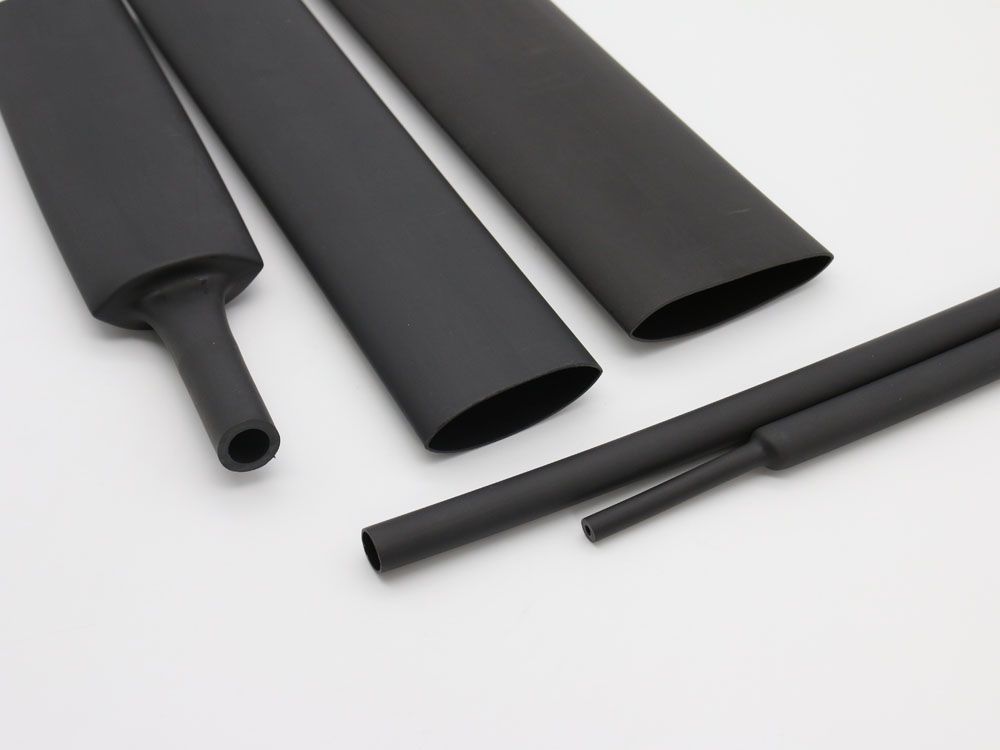

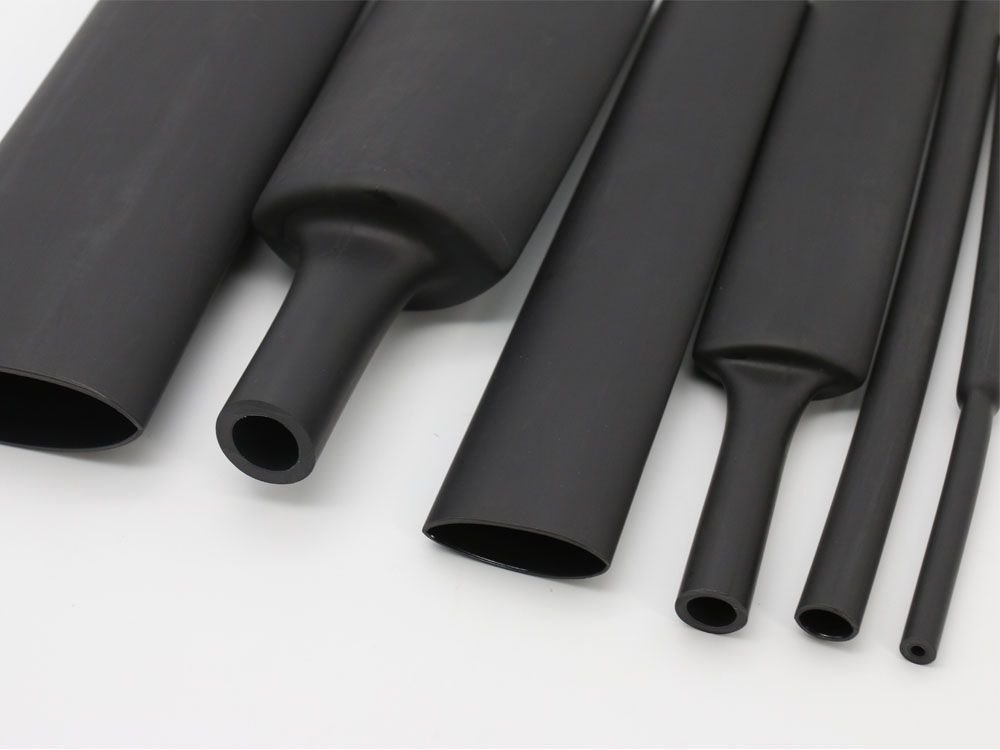

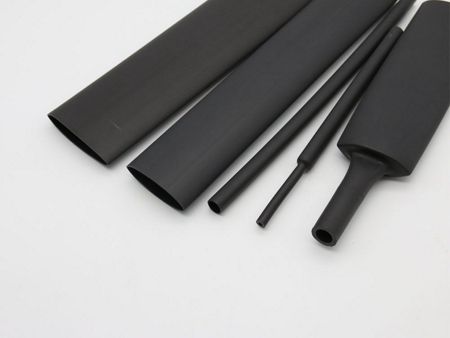

Термоусадочная трубка средней толщины
Модель: SBRSM
Термоусадочная трубка с клеевым покрытием, огнестойкая
Термоусадочная трубка средней толщины SBRSM представляет собой огнеупорную термоусадочную трубку с клеевым покрытием, подходящую для изоляции, защиты и герметизации сращиваний и концевых соединений силовых кабелей низкого напряжения, а также для механической защиты в низковольтных электроэнергетических приложениях, где требуется малый вес и исключительная гибкость.
Общие сведения
- Коэффициент усадки: 2:1
- Герметизация и защита кабельных и концевых соединений
- Высокая устойчивость к ударам и истиранию
- Подкладка из термопластичного клея для защиты от окружающей среды и изоляции
- Непрерывная рабочая температура: -45℃～125℃
- Температура полной усадки: 125℃
| Размер (мм) | Расширенный | После восстановления (мм) | Стандартная упаковка (м/шт) | |||
| Внутренний диаметр (мм) | Внутренний диаметр (мм) | Толщина оболочки (мм) | Толщина клеевого покрытия (мм) | Общая толщина стенки (мм) | ||
| Ø10.2/3.0 | ≥10.2 | ≤3.0 | 1.40±0.20 | 0.35±0.15 | 1.75±0.30 | 1.22 |
| Ø16.0/5.0 | ≥16.0 | ≤5.0 | 1.50±0.20 | 0.40±0.15 | 1.90±0.30 | 1.22 |
| Ø19.1/5.6 | ≥19.1 | ≤5.6 | 2.00±0.20 | 0.45±0.20 | 2.45±0.40 | 1.22 |
| Ø25/8 | ≥25.0 | ≤8.0 | 2.00±0.25 | 0.45±0.20 | 2.45±0.40 | 1.22 |
| Ø28/9 | ≥28.0 | ≤9.0 | 2.00±0.25 | 0.50±0.20 | 2.60±0.40 | 1.22 |
| Ø35/10.2 | ≥35.0 | ≤10.2 | 2.20±0.25 | 0.78±0.20 | 2.70±0.40 | 1.22 |
| Ø38.1/12 | ≥38.1 | ≤12.0 | 2.20±0.25 | 0.50±0.20 | 2.70±0.40 | 1.22 |
| Ø43.2/12.7 | ≥43.2 | ≤12.7 | 2.20±0.25 | 0.50±0.20 | 2.70±0.40 | 1.22 |
| Ø55/16 | ≥55.0 | ≤16.0 | 2.30±0.25 | 0.50±0.20 | 2.80±0.45 | 1.22 |
| Ø63/19 | ≥63.0 | ≤19.0 | 2.50±0.35 | 0.50±0.20 | 3.00±0.45 | 1.22 |
| Ø75/22 | ≥75.0 | ≤22.0 | 2.60±0.35 | 0.50±0.20 | 3.00±0.45 | 1.22 |
| Ø85/25 | ≥85.0 | ≤25.0 | 2.80±0.35 | 0.50±0.20 | 3.30±0.45 | 1.22 |
| Ø95/29 | ≥95.0 | ≤29.0 | 3.10±0.45 | 0.60±0.20 | 3.70±0.50 | 1.22 |
| Ø115/34 | ≥115.0 | ≤34.0 | 3.10±0.45 | 0.60±0.20 | 3.70±0.50 | 1.22 |
| Ø140/42 | ≥140.0 | ≤42.0 | 3.10±0.45 | 0.60±0.20 | 3.70±0.50 | 1.22 |
| Ø160/48 | ≥160.0 | ≤48.0 | 3.10±0.45 | 0.60±0.20 | 3.70±0.50 | 1.22 |
| Ø180/58 | ≥180.0 | ≤58.0 | 3.10±0.45 | 0.60±0.20 | 3.70±0.50 | 1.22 |
| Ø200/60 | ≥200.0 | ≤60.0 | 3.10±0.45 | 0.60±0.20 | 3.70±0.50 | 1.22 |
| Ø230/69 | ≥230.0 | ≤69.0 | 3.10±0.45 | 0.60±0.20 | 3.70±0.50 | 1.22 |
| Свойство | Метод проверки | Стандартное исполнение | Типовое исполнение |
| Прочность на растяжение (МПа) | ASTM D2671 | ≥10.4 | 11.5 |
| Удлинение (%) | ASTM D2671 | ≥300 | 450 |
| Прочность на растяжение после старения (МПа) | UL224 158℃×168ч | ≥7.3 | 8.5 |
| Удлинение после старения (%) | UL224 158℃×168ч | ≥200 | 350 |
| Диэлектрическая прочность (кВ/мм) | IEC 60243 | ≥15 | 17.5 |
| Удельное сопротивление тока (Ом=см) | IEC 60093 | ≥1×1014 | 2.5×1014 |
| Свойство | Метод проверки | Стандартное исполнение |
| Влагопоглощение | ASTM D570 | ＜0.2% |
| Температура размягчения (℃) | ASTM E28 | 95±5 |
| Прочность на отрыв (PE) | ASTM D 1000 | 120Н/25мм |
| Прочность на отрыв (AL) | ASTM D 1000 | 80Н/25мм |
Если у вас есть вопросы о нашей продукции или вы хотите запросить коммерческое предложение, пожалуйста, свяжитесь с нашими специалистами.
