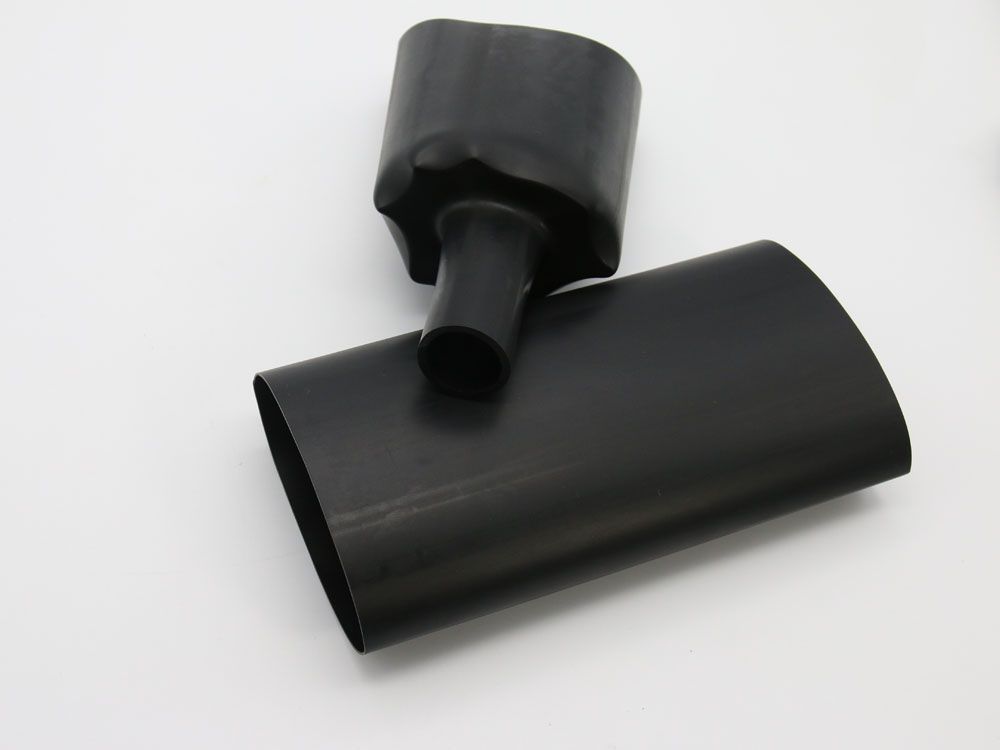

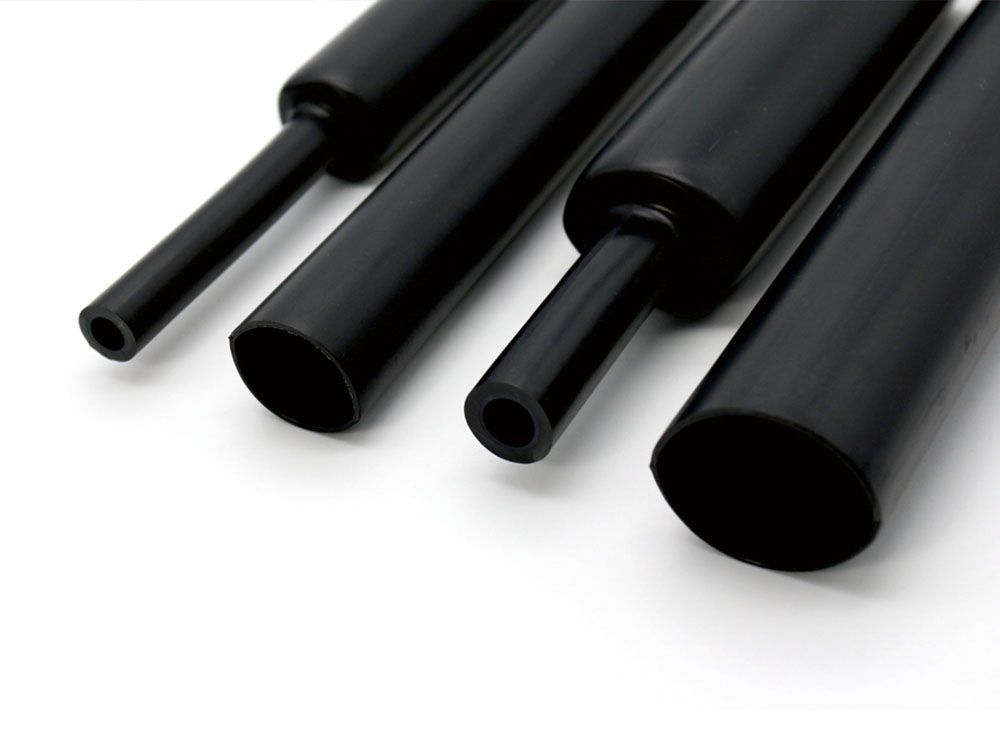

Толстостенная термоусадочная трубка
Модель: SBRSW-NF
Термоусадочная трубка из сшитого полиолефина с клеевым покрытием
Толстостенная термоусадочная трубка SBRSW-NF представляет собой трубку с клеевым покрытием, обеспечивающую максимальную надежность изоляции и защиты кабельных и концевых соединений в различных электрических устройствах.
Общие сведения
- Коэффициент усадки 3:1, не огнестойкая
- Может выдерживать механические требования U.R.D., погружных установок и установок прямого погружения
- Высокая ударопрочность, стойкость к истиранию, коррозии и химическому воздействию
- Рассчитан на 1 кВ, 90 ℃ непрерывного использования
- Подкладка из термопластичного клея для защиты от окружающей среды и изоляции
- Непрерывная рабочая температура: -45℃～110℃
- Температура полной усадки: 125℃
| Размер (мм) | Расширенный | После восстановления | Стандартная упаковка (м/шт) | |||
| Внутренний диаметр (мм) | Внутренний диаметр (мм) | Толщина оболочки (мм) | Толщина клеевого покрытия (мм) | Общая толщина стенки (мм) | ||
| 8.0/2.0 | 8.0 | 2.0 | 1.80±0.30 | 0.55±0.20 | 2.35±0.35 | 1.22 |
| 9.0/3.0 | 9.0 | 3.0 | 2.00±0.30 | 0.55±0.20 | 2.55±0.40 | 1.22 |
| 13.0/4.0 | 13.0 | 4.0 | 2.30±0.30 | 0.55±0.20 | 2.85±0.40 | 1.22 |
| 16.0/5.0 | 16.0 | 5.0 | 2.30±0.30 | 0.60±0.20 | 2.90±0.50 | 1.22 |
| 22.0/6.0 | 22.0 | 6.0 | 2.50±0.40 | 0.60±0.20 | 3.10±0.50 | 1.22 |
| 28.0/6.0 | 28.0 | 6.0 | 2.70±0.40 | 0.70±0.25 | 3.40±0.50 | 1.22 |
| 33.0/8.0 | 33.0 | 8.0 | 2.80±0.40 | 0.80±0.25 | 3.60±0.60 | 1.22 |
| 38.1/12.0 | 38.1 | 12.0 | 3.10±0.50 | 0.80±0.25 | 3.90±0.60 | 1.22 |
| 43.2/12.0 | 43.2 | 12.0 | 3.50±0.50 | 0.80±0.25 | 4.30±0.70 | 1.22 |
| 55.0/16.0 | 55.0 | 16.0 | 3.60±0.50 | 0.80±0.25 | 4.40±0.70 | 1.22 |
| 65.0/19.0 | 65.0 | 19.0 | 3.60±0.50 | 0.80±0.25 | 4.40±0.70 | 1.22 |
| 75.0/22.0 | 75.0 | 22.0 | 3.60±0.50 | 0.80±0.25 | 4.40±0.70 | 1.22 |
| 85.0/25.0 | 85.0 | 25.0 | 3.60±0.50 | 0.80±0.25 | 4.40±0.70 | 1.22 |
| 95.0/30.0 | 95.0 | 30.0 | 3.60±0.50 | 0.80±0.25 | 4.40±0.70 | 1.22 |
| 105.0/30.0 | 105.0 | 30.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 120.0/39.0 | 120.0 | 39.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 130.0/40.0 | 130.0 | 40.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 140.0/42.0 | 140.0 | 42.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 160.0/50.0 | 160.0 | 50.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 180.0/60.0 | 180.0 | 60.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
| 200.0/69.0 | 200.0 | 69.0 | 3.80±0.60 | 0.80±0.25 | 4.60±0.70 | 1.22 |
Примечание: трубки без клеевого слоя доступны по запросу.
Технические характеристики| Свойство | Метод проверки | Стандартное исполнение | Типовое исполнение |
| Прочность на растяжение (МПа) | ASTM D2671 | ≥10.4 | 11.5 |
| Удлинение (%) | ASTM D2671 | ≥300 | 450 |
| Прочность на растяжение после старения (МПа) | UL224 158℃×168ч | ≥7.3 | 8.5 |
| Удлинение после старения (%) | UL224 158℃×168ч | ≥200 | 350 |
| Диэлектрическая прочность (кВ/мм) | IEC 60243 | ≥15 | 17.5 |
| Удельное сопротивление тока (Ом=см) | IEC 60093 | ≥1×1014 | 2.5×1014 |
| Свойство | Метод проверки | Стандартное исполнение |
| Влагопоглощение | ASTM D570 | ＜0.2% |
| Температура размягчения (℃) | ASTM E28 | 95±5 |
| Прочность на отрыв (PE) | ASTM D 1000 | 120Н/25мм |
| Прочность на отрыв (AL) | ASTM D 1000 | 80Н/25мм |
