Одностенная термоусадочная трубка
Модель: RSFR-(2X.3X)YG
Гибкая, огнестойкая термоусадочная трубка

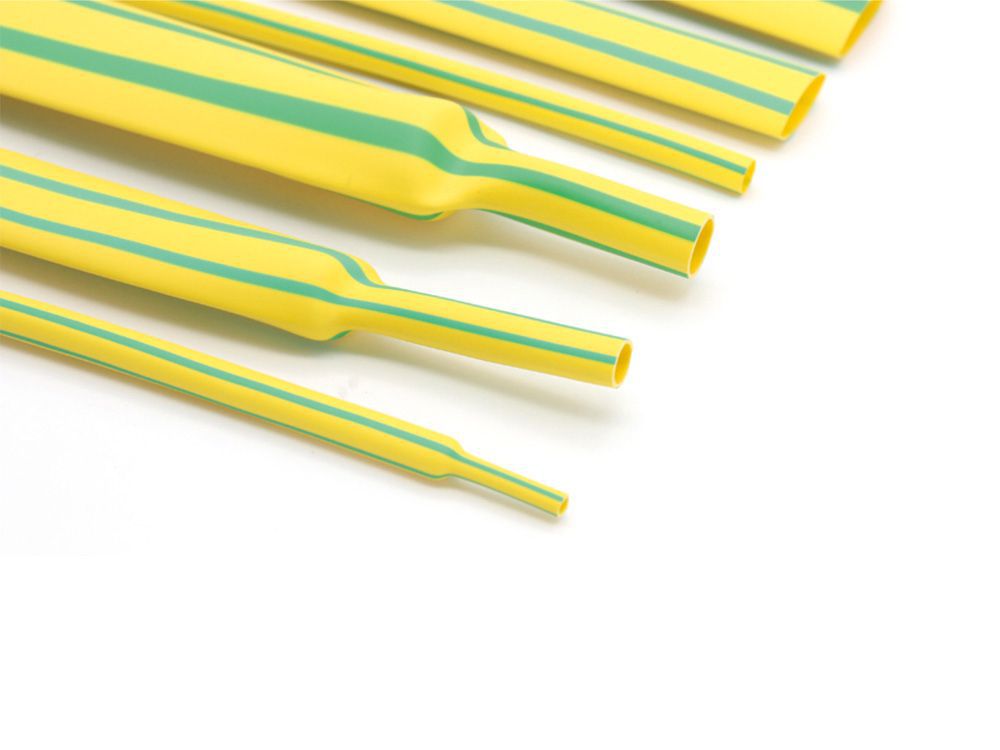

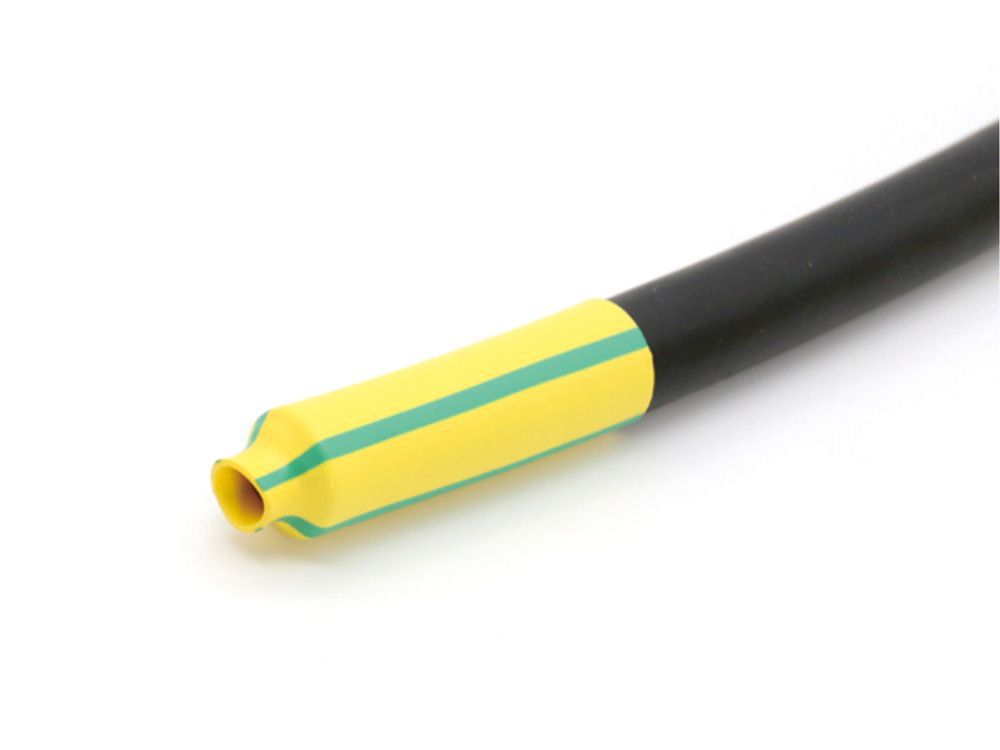

Одностенная термоусадочная трубка RSFR-(2X.3X)YG имеет уникальный желто-зеленый цвет, используется для заземляющих кабелей и проводников. Термоусадочная трубка обладает высокой огнестойкостью, отличными физическими и электрическими свойствами.
Общие сведения
- Коэффициент усадки: 2:1&3:1
- Комбинация полосатых цветов обозначает международное электрическое заземление
- Огнестойкость
- Гибкость
- Стойкость к обычным жидкостям и растворителям
- Непрерывная рабочая температура: -55℃～125℃
- Температура усадки: 90℃
- Электрическая изоляция
- Обозначение заземляющих кабелей
- Защита от механических повреждений и истирания
- Влагостойкость и коррозионная стойкость
| Свойство | Метод испытания | Стандартное исполнение | Стандартные характеристики |
| Прочность на растяжение (МПа) | ASTM D 2671 | ≥10.4 | 11.5 |
| Предельное удлинение (%) | ASTM D 2671 | ≥300 | 450 |
| Прочность на растяжение после теплового старения (МПа) | UL224 158℃×168 ч | ≥7.3 | 8.5 |
| Удлинение после теплового старения (%) | UL224 158℃×168h ч | ≥200 | 350 |
| Диэлектрическая прочность (кВ/мм) | IEC60243 | ≥15 | 17.5 |
| Объемное удельное сопротивление (Ом=см) | ASTM D 876 | ≥1×1014 | 2.5×1014 |
| Размер | Стандартная поставка | После восстановления | Круглый/Плоский | Стандартная упаковка (м/катушка) | |
| мм | Мин. внутренний диаметр, (мм) | Макс. внутренний диаметр, (мм) | Толщина стенки (мм) | ||
| 1.0 | 1.5±0.3 | 0.70 | 0.28±0.10 | Круглый | 200 |
| 1.5 | 2.0±0.3 | 0.90 | 0.30±0.10 | Круглый | 200 |
| 2.0 | 2.5±0.3 | 1.00 | 0.35±0.10 | Круглый | 200 |
| 2.5 | 3.0±0.3 | 1.30 | 0.36±0.10 | Круглый | 200 |
| 3.0 | 3.5±0.4 | 1.50 | 0.38±0.10 | Круглый | 200 |
| 3.5 | 4.0±0.4 | 1.80 | 0.40±0.10 | Круглый | 200 |
| 4.0 | 4.5±0.4 | 2.00 | 0.45±0.10 | Круглый | 200 |
| 4.5 | 5.0±0.4 | 2.30 | 0.45±0.10 | Круглый | 100 |
| 5.0 | 5.5±0.4 | 2.5 | 0.45±0.10 | Круглый | 100 |
| 6.0 | 6.5±0.4 | 3.0 | 0.50±0.10 | Круглый | 100 |
| 7.0 | 7.5±0.4 | 3.5 | 0.50±0.10 | Плоский | 100 |
| 8.0 | 8.5±0.5 | 4.0 | 0.55±0.10 | Плоский | 100 |
| 9.0 | 9.5±0.5 | 4.5 | 0.55±0.10 | Плоский | 100 |
| 10.0 | 10.5±0.5 | 5.0 | 0.55±0.10 | Плоский | 100 |
| 11.0 | 11.5±0.5 | 5.5 | 0.60±0.10 | Плоский | 100 |
| 12.0 | 12.5±0.5 | 6.0 | 0.60±0.10 | Плоский | 100 |
| 13.0 | 13.5±0.5 | 6.5 | 0.60±0.10 | Плоский | 100 |
| 14.0 | 14.5±0.5 | 7.0 | 0.65±0.10 | Плоский | 100 |
| 15.0 | 15.5±0.6 | 7.5 | 0.70±0.10 | Плоский | 100 |
| 16.0 | 17.0±0.6 | 8.0 | 0.70±0.10 | Плоский | 100 |
| 17.0 | 17.5±0.6 | 8.5 | 0.70±0.10 | Плоский | 100 |
| 18.0 | 19.0±0.7 | 9.0 | 0.70±0.15 | Плоский | 100 |
| 20.0 | 22.0±0.7 | 10.0 | 0.75±0.15 | Плоский | 100 |
| 22.0 | 24.0±0.7 | 11.0 | 0.80±0.15 | Плоский | 100 |
| 25.0 | 26.0±0.7 | 12.5 | 0.90±0.15 | Плоский | 50 |
| 28.0 | 29.0±0.7 | 14.0 | 0.90±0.15 | Плоский | 50 |
| 30.0 | 31.5±0.7 | 15.0 | 0.95±0.15 | Плоский | 50 |
| 35.0 | 36.5±0.7 | 17.5 | 0.95±0.15 | Плоский | 50 |
| 40.0 | 41.5±0.7 | 20.0 | 1.00±0.20 | Плоский | 50 |
| 45.0 | 46.5±0.7 | 22.5 | 1.00±0.20 | Плоский | 25 |
| 50.0 | 46.5±0.7 | 25.0 | 1.00±0.20 | Плоский | 25 |
| 60.0 | ≥60.0 | 30.0 | 1.10±0.20 | Плоский | 25 |
| 70.0 | ≥70.0 | 35.0 | 1.20±0.20 | Плоский | 25 |
| 80.0 | ≥80.0 | 40.0 | 1.30±0.20 | Плоский | 25 |
| 90.0 | ≥90.0 | 45.0 | 1.50±0.20 | Плоский | 25 |
| 100.0 | ≥100.0 | 50.0 | 1.65±0.20 | Плоский | 25 |
| 120.0 | ≥120.0 | 60.0 | 1.70±0.20 | Плоский | 15 |
| 150.0 | ≥150.0 | 75.0 | 1.70±0.20 | Плоский | 15 |
| 180.0 | ≥180.0 | 90.0 | 1.75±0.20 | Плоский | 15 |
| Размер | Стандартная поставка | После восстановления | Круглый/Плоский | Стандартная упаковка (м/катушка) | |
| мм | Мин. внутренний диаметр, (мм) | Макс. внутренний диаметр, (мм) | Толщина стенки (мм) | ||
| 3.2 | 3.2 | 1.0 | 0.55±0.15 | Круглый | 200 |
| 4.8 | 4.8 | 1.5 | 0.60±0.15 | Круглый | 100 |
| 6.4 | 6.4 | 2.0 | 0.65±0.15 | Круглый | 100 |
| 9.5 | 9.5 | 3.0 | 0.75±0.15 | Плоский | 50 |
| 12.7 | 12.7 | 4.0 | 0.75±0.20 | Плоский | 50 |
| 19.1 | 19.1 | 6.0 | 0.85±0.20 | Плоский | 50 |
| 25.4 | 25.4 | 8.0 | 1.00±0.20 | Плоский | 50 |
| 39 | 39 | 13.0 | 1.50±0.20 | Плоский | 50 |
Если у вас есть вопросы о нашей продукции или вы хотите запросить коммерческое предложение, пожалуйста, свяжитесь с нашими специалистами.
