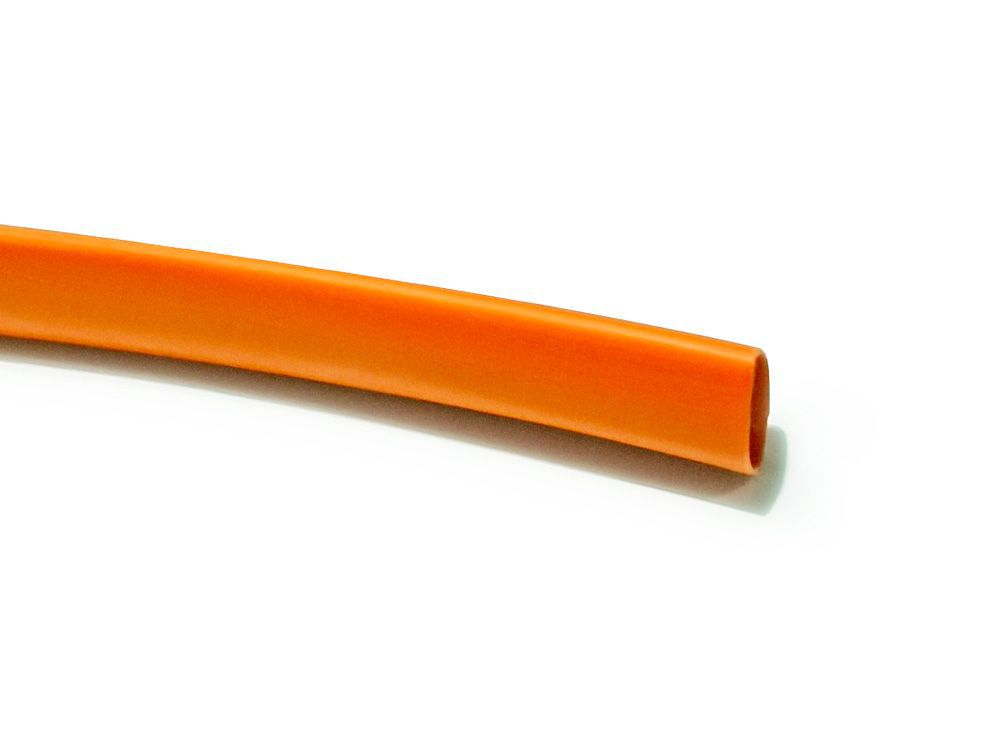

Одностенная термоусадочная трубка
Модель: RSFR-(2X)125V0
Огнестойкая оранжевая термоусадочная трубка для электромобиля

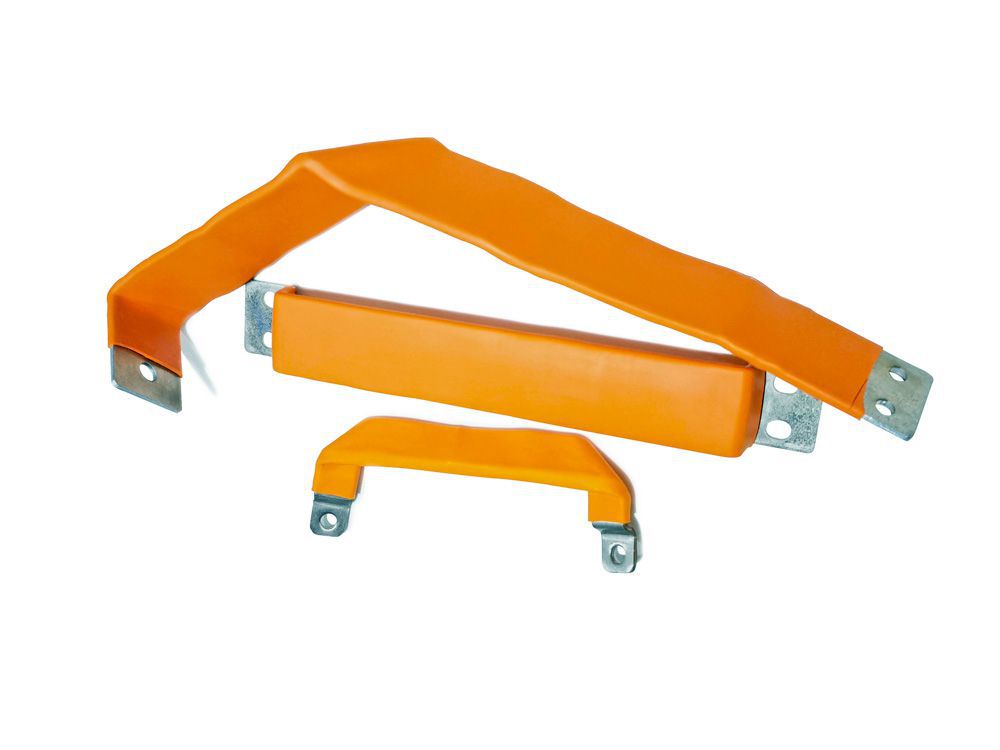

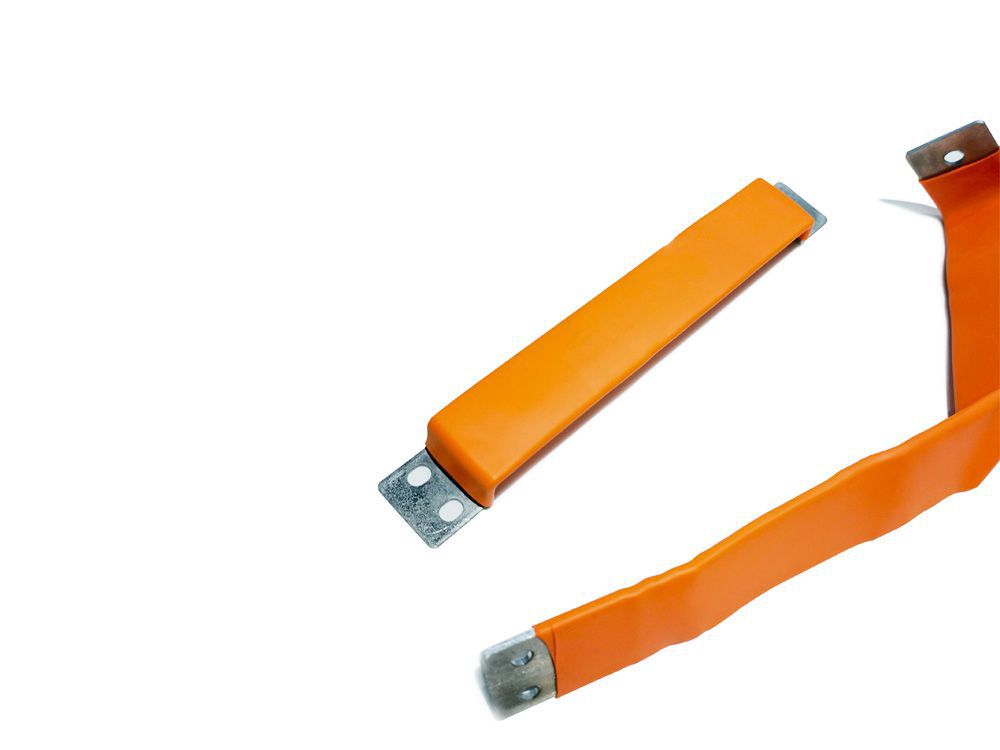

Одностенная термоусадочная трубка RSFR-(2X)125V0 специально разработана для электромобилей на новых источниках энергии, она достигает класса огнестойкости V0. Одностенная термоусадочная трубка изготовлена из радиационно-сшитого полиолефина, обладает превосходными физическими, химическими и электрическими свойствами. Одностенная термоусадочная трубка подходит для изоляции и защиты ламинированных шин электромобилей.
Общие сведения
- Коэффициент усадки 2:1
- Может использоваться с кислотами и щелочами
- Стандартный цвет: оранжевый
- Непрерывная рабочая температура: -55℃～125℃
- Температура полной усадки: ≥125℃
| Наименование | Метод проверки | Требования | ||
| Физические характеристики | Прочность на растяжение (МПа) | UL224 | ≥10.4 | |
| Удлинение (%) | UL224 | ≥200 | ||
| Прочность на растяжение после старения (МПа) | UL224;158℃×168 ч | ≥7.3 | ||
| Удлинение после старения (%) | UL224;158℃×168 ч | ≥100 | ||
| Тепловой удар | UL224 | Нет вязкости, Отсутствие трещин | ||
| Холодное смешивание | UL224; -30℃×1 ч | Отсутствие трещин | ||
| Электрические характеристики | Диэлектрическая стойкость | 300В | UL224;1500В 1мин | Отсутствие поломок |
| 600В | UL224;2500В 1мин | Отсутствие поломок | ||
| Диэлектрическая прочность (кВ/мм) | UL224 | ≥15 | ||
| Сопротивление тока (Ом=см) | UL224 | ≥1×1014 | ||
| Химические характеристики | Стабильность меди | UL224; 158℃×168 ч | Пройдено | |
| Коррозийная стойкость | UL224; 158℃×168 ч | Пройдено | ||
| Воспламеняемость | UL94 V0 | Пройдено (3.0 мм) | ||
| Размеры (мм) | Стандартная поставка (мм) | После усадки (мм) | Упаковка (м/катушка) | Применение (мм) | ||
| I.D | W.T | I.D | W.T | |||
| Ø16 | 16.5±0.4 | 0.35±0.10 | ≤8.00 | 0.70±0.10 | 100 | 8.3～15.0 |
| Ø16 | 16.6±0.4 | 0.70±0.20 | ≤8.00 | 1.30±0.15 | 100 | 8.3～15.0 |
| Ø18 | 19.0±0.5 | 0.35±0.10 | ≤9.00 | 0.70±0.10 | 100 | 9.3～17.0 |
| Ø18 | 19.0±0.5 | 0.70±0.20 | ≤9.00 | 1.35±0.15 | 100 | 9.3～17.0 |
| Ø20 | 22.0±0.5 | 0.40±0.10 | ≤10.00 | 0.83±0.10 | 100 | 10.4～19.0 |
| Ø20 | 22.0±0.5 | 0.70±0.20 | ≤10.00 | 1.40±0.15 | 40 | 10.4～19.0 |
| Ø22 | 24.0±0.5 | 0.40±0.12 | ≤11.00 | 0.83±0.15 | 100 | 11.4～21.0 |
| Ø22 | 24.0±0.5 | 0.60±0.15 | ≤11.00 | 1.25±0.15 | 50 | 11.4～21.0 |
| Ø22 | 24.0±0.5 | 0.70±0.20 | ≤11.00 | 1.40±0.15 | 40 | 11.4～21.0 |
| Ø25 | 26.0±0.5 | 0.45±0.12 | ≤12.50 | 0.90±0.15 | 50 | 12.8～24.0 |
| Ø25 | 26.0±0.5 | 0.70±0.20 | ≤12.50 | 1.40±0.15 | 40 | 12.8～24.0 |
| Ø28 | 29.0±0.5 | 0.45±0.12 | ≤14.00 | 0.90±0.15 | 50 | 14.4～27.0 |
| Ø28 | 29.0±0.5 | 0.60±0.20 | ≤14.00 | 1.25±0.15 | 50 | 14.5～27.0 |
| Ø28 | 29.0±0.5 | 0.70±0.20 | ≤14.00 | 1.40±0.15 | 40 | 14.5～27.0 |
| Ø30 | 31.5±1.0 | 0.45±0.12 | ≤15.00 | 1.00±0.15 | 50 | 16～29.0 |
| Ø30 | 31.5±1.5 | 0.70±0.20 | ≤15.00 | 1.40±0.15 | 40 | 16.0～28.0 |
| Ø30 | 31.5±1.5 | 1.00±0.30 | ≤15.00 | 2.00±0.20 | 25 | 16.0～28.0 |
| Ø35 | 36.5±1.0 | 0.45±0.12 | ≤17.50 | 1.00±0.15 | 50 | 18～34.0 |
| Ø40 | 41.5±1.0 | 0.50±0.12 | ≤20.00 | 1.00±0.15 | 50 | 21～39.0 |
| Ø40 | 41.5±1.5 | 0.70±0.20 | ≤20.00 | 1.50±0.15 | 40 | 21～39.0 |
Если у вас есть вопросы о нашей продукции или вы хотите запросить коммерческое предложение, пожалуйста, свяжитесь с нашими специалистами.
