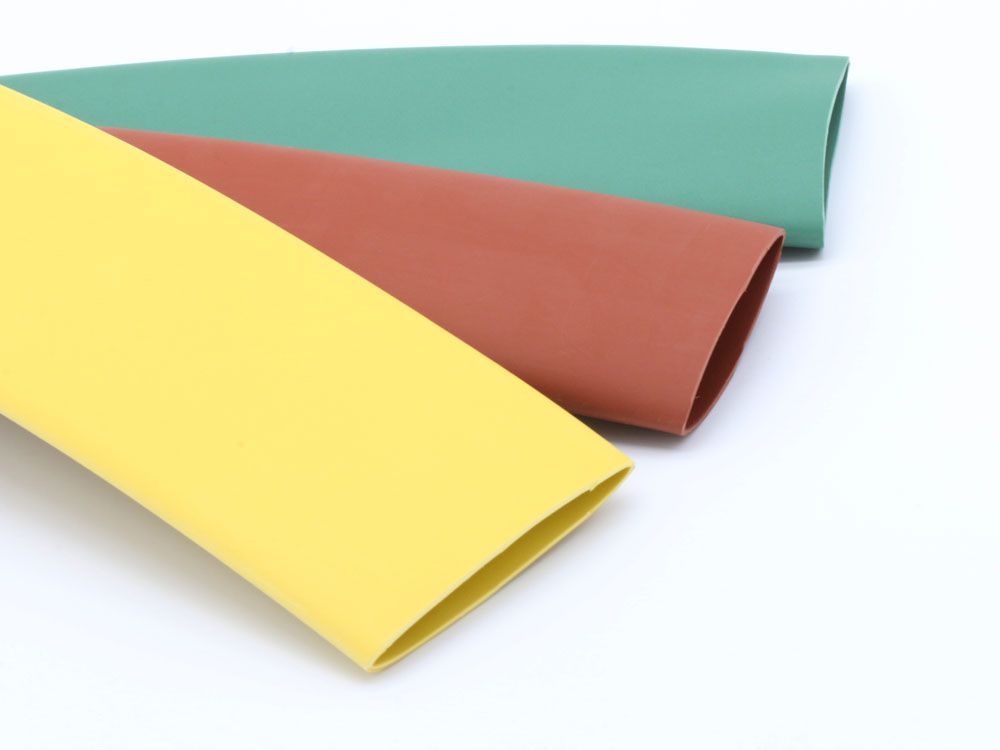

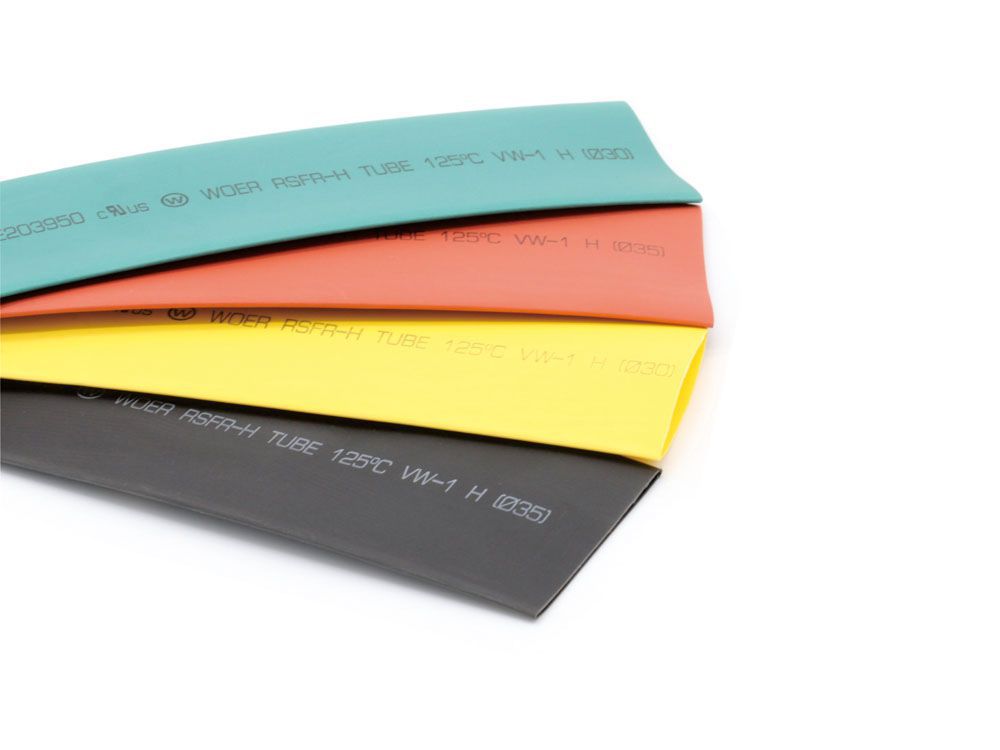

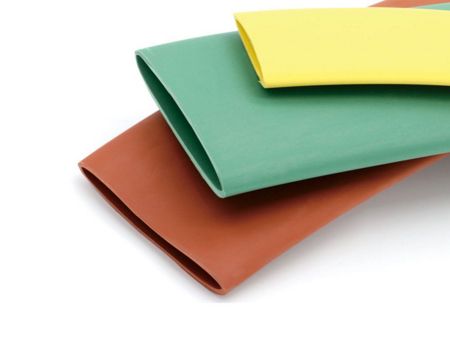

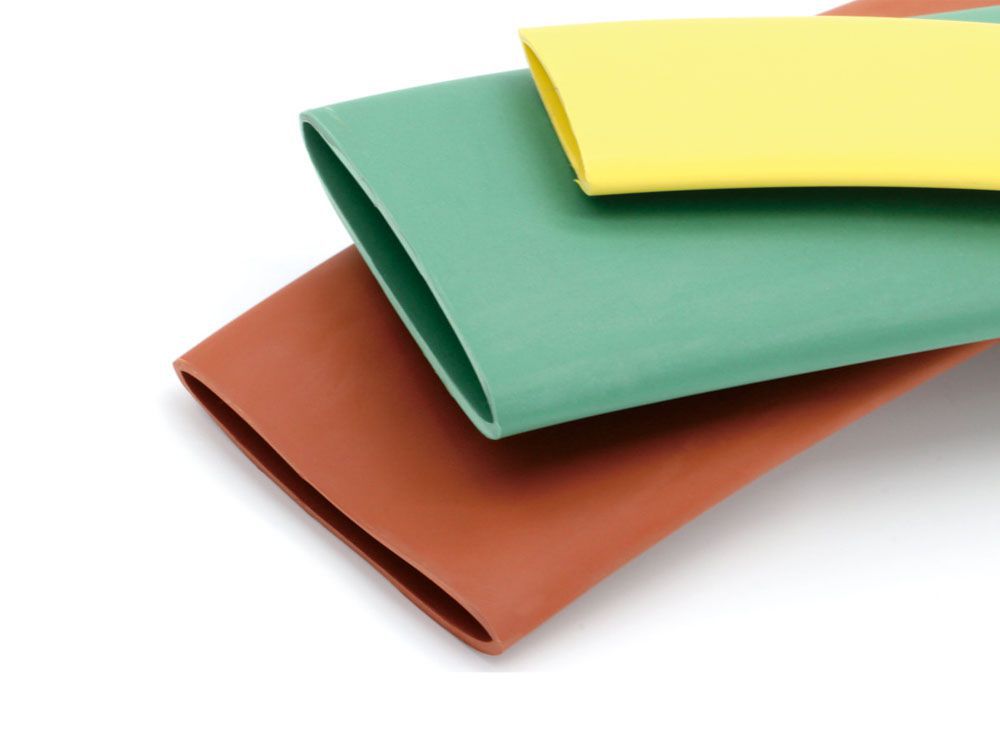

Одностенная термоусадочная трубка, WMPG
Одностенная термоусадочная трубка, WMPG
Одностенная термоусадочная трубка, WMPG Одностенная термоусадочная трубка, WMPG Одностенная термоусадочная трубка, WMPG
Отправить запрос

Одностенная термоусадочная трубка

Модель: WMPG

Термоусадочная изоляционная трубка для сборных шин

Изоляционная трубка для шин WMPG представляет собой одностенную термоусадочную трубку, изготовленную из сшитого полиолефина. Идеально подходит для медных или алюминиевых шин в распределительных устройствах и подстанциях, обеспечивая изоляцию и защиту от короткого замыкания и утечки тока. Доступны различные цветовые варианты.


Общие сведения
  • Коэффициент усадки: 2:1
  • Изготовлен из сшитого полиолефина
  • Изоляция и защита шин в распределительных устройствах и подстанциях
  • Соответствие RoHS
  • Температура усадки: запуск при 70 ℃ и полное восстановление при 125 ℃
  • Цвет: желтый, красный, зеленый, синий, черный
Применение
  • Изоляция шин
  • Защита от короткого замыкания и утечки тока, вызванных мелкими грызунами
  • Уменьшение зазора шин
  • Различие цветов шинопроводов
Технические характеристики
Свойство Метод испытания Стандартная производительность
Прочность на растяжение (МПа) GB/T1040 ≥8
Относительное удлинение при разрыве (%) GB/T1040 ≥300
Прочность на растяжение после старения (МПа) GB/T1040, GB/T7141 ≥6.4 (130℃, 168 ч)
Удлинение при разрыве после старения (%) GB/T1040, GB/T7141 ≥100 (130℃, 168 ч)
Твердость (по Шору А) GB 2411 ≤90
Диэлектрическая прочность (кВ/мм) IEC 60243 ≥25
Удельное сопротивление тока (Ом=см) IEC 60093 ≥1×10
Диэлектрическая постоянная IEC 60250 ≤3.0
Продольная усадка ASTM-D-2671 ≤10%
Эксцентриситет ASTM-D-2671 ≤30%(10кВ); ≤50%(35кВ)
Влагопоглощение (%) ISO 62 ≤0.5
Воспламеняемость (Кислородный индекс) ISO 4589 ≥28
Габариты

Одностенная термоусадочная трубка, 1кВ WMPG

Код заказа Ширина шины (квадратная) (мм) Стандартная поставка (мм) После восстановления (мм) Стандартная упаковка (м/рулон)
ID (мин) Толщина стенки ID (макс) Толщина стенки
1kV WMPG 30/15 30 31.5±1.0 0.50±0.15 ≤15 0.95±0.15 50
1kV WMPG 35/18 35 36.5±1.5 0.50±0.15 ≤18 1.00±0.15 50
1kV WMPG 40/20 40 41.5±1.5 0.55±0.15 ≤20 1.00±0.15 50
1kV WMPG 45/23 45 46.5±1.5 0.55±0.15 ≤23 1.00±0.15 25
1kV WMPG 50/25 50 51.0±2.0 0.55±0.15 ≤25 1.00±0.15 25
1kV WMPG 60/30 60 60.0±3.0 0.60±0.20 ≤30 1.30±0.20 25
1kV WMPG 65/33× 60 65.0±3.0 0.60±0.20 ≤33 1.30±0.20 25
1kV WMPG 70/35 70 70.0±3.0 0.65±0.20 ≤35 1.30±0.20 25
1kV WMPG 75/38× 75 75.0±3.0 0.65±0.20 ≤38 1.30±0.20 25
1kV WMPG 80/40 80/100 80.0±3.0 0.65±0.20 ≤40 1.46±0.20 25
1kV WMPG 85/43× 80/100 85.0±3.0 0.65±0.20 ≤43 1.46±0.20 25
1kV WMPG 90/45 100 90.0±4.0 0.65±0.20 ≤45 1.46±0.20 25
1kV WMPG 100/50 100/120 100.0±4.0 0.65±0.20 ≤50 1.46±0.20 25
1kV WMPG 120/60 150 120.0±4.0 0.65±0.20 ≤60 1.46±0.20 25
1kV WMPG 150/75 180 150.0±4.0 0.65±0.20 ≤75 1.46±0.20 25
1kV WMPG 180/90 MAX 180.0±4.0 0.65±0.20 ≤90 1.46±0.20 25
1kV WMPG 210/105× MAX 210.0±4.0 0.65±0.20 ≤105 1.46±0.20 25
1kV WMPG 230/115× MAX 230.0±4.0 0.65±0.20 ≤115 1.46±0.20 25
1kV WMPG 250/125× MAX 250.0±5.0 0.65±0.20 ≤125 1.46±0.20 25
1kV WMPG 300/150× MAX 300.0±5.0 0.65±0.20 ≤150 1.46±0.20 25

Одностенная термоусадочная трубка, 10кВ WMPG

Код заказа Ширина шины (квадратная) (мм) Стандартная поставка (мм) После восстановления (мм) Стандартная упаковка (м/рулон)
ID (мин) Толщина стенки ID (макс) Толщина стенки
10kV WMPG 15/8 15/12 15.0±0.8 1.20±0.30 ≤8 2.10±0.30 25
10kV WMPG 20/10 20/15 20.0±0.8 1.20±0.30 ≤10 2.10±0.30 25
10kV WMPG 25/12 25/18 25.0±0.8 1.20±0.30 ≤12 2.10±0.30 25
10kV WMPG 30/15 30/20 30.0±0.8 1.20±0.30 ≤15 2.10±0.30 25
10kV WMPG 40/20 40/30 40.0±1.0 1.20±0.30 ≤20 2.30±0.30 25
10kV WMPG 50/25 50/35 50.0±2.0 1.20±0.30 ≤25 2.30±0.30 25
10kV WMPG 60/30 60/45 60.0±3.0 1.20±0.30 ≤30 2.30±0.30 25
10kV WMPG 65/33× 65/45 65.0±3.0 1.20±0.30 ≤33 2.30±0.30 25
10kV WMPG 70/35 70/50 70.0±3.0 1.20±0.30 ≤35 2.30±0.30 25
10kV WMPG 75/38× 75/50 75.0±3.0 1.20±0.30 ≤38 2.30±0.30 25
10kV WMPG 80/40 80/55 80.0±3.0 1.20±0.30 ≤40 2.30±0.30 25
10kV WMPG 85/43× 80/65 85.0±3.0 1.20±0.30 ≤43 2.40±0.30 25
10kV WMPG 100/50 100/75 100.0±4.0 1.20±0.30 ≤50 2.40±0.30 25
10kV WMPG 120/60 120/85 120.0±4.0 1.20±0.30 ≤60 2.40±0.30 25
10kV WMPG 150/75 150/105 150.0±4.0 1.20±0.30 ≤75 2.40±0.30 25
10kV WMPG 180/90 180/120 180.0±5.0 1.20±0.30 ≤90 2.40±0.30 25
10kV WMPG 210/105× 210/140 210.0±5.0 1.20±0.30 ≤105 2.40±0.30 20
10kV WMPG 230/115 230/150 230.0±5.0 1.20±0.40 ≤115 2.40±0.30 20
10kV WMPG 250/125× 250/180 250.0±5.0 1.20±0.40 ≤125 2.40±0.30 20
10kV WMPG 300/150× 300/210 300.0±5.0 1.20±0.40 ≤150 2.40±0.30 15

Одностенная термоусадочная трубка, 20кВ WMPG

Код заказа Ширина шины (квадратная) (мм) Стандартная поставка (мм) После восстановления (мм) Стандартная упаковка (м/рулон)
ID (мин) Толщина стенки ID (макс) Толщина стенки
20kV WMPG 15/8 15/12 15.0±0.8 1.30±0.30 ≤8 2.50±0.20 25
20kV WMPG 20/10 20/15 20.0±0.8 1.30±0.30 ≤10 2.50±0.20 25
20kV WMPG 25/13 25/18 25.0±0.8 1.30±0.30 ≤13 2.50±0.20 25
20kV WMPG 30/15 30/20 30.0±0.8 1.30±0.30 ≤15 2.50±0.20 25
20kV WMPG 40/20 40/30 40.0±1.0 1.40±0.40 ≤20 2.80±0.30 25
20kV WMPG 50/25 50/35 50.0±2.0 1.40±0.40 ≤25 2.80±0.30 25
20kV WMPG 60/30 60/45 60.0±3.0 1.40±0.40 ≤30 2.80±0.30 25
20kV WMPG 65/33× 65/45 65.0±3.0 1.40±0.40 ≤33 2.80±0.30 25
20kV WMPG 70/35 70/50 70.0±3.0 1.40±0.40 ≤35 2.80±0.30 25
10kV WMPG 75/38 75/50 75.0±3.0 1.40±0.40 ≤38 2.80±0.30 25
20kV WMPG 80/40 80/55 80.0±3.0 1.40±0.40 ≤40 2.80±0.30 25
20kV WMPG 85/43× 80/65 85.0±3.0 1.40±0.40 ≤43 2.80±0.30 25
20kV WMPG 100/50 100/75 100.0±4.0 1.40±0.40 ≤50 2.80±0.30 25
20kV WMPG 120/60 120/85 120.0±4.0 1.40±0.40 ≤60 2.80±0.30 25
20kV WMPG 150/75 150/105 150.0±4.0 1.40±0.40 ≤75 2.80±0.30 25
20kV WMPG 180/90 180/120 180.0±5.0 1.40±0.40 ≤90 2.80±0.30 25
20kV WMPG 210/105× 210/140 210.0±5.0 1.40±0.40 ≤105 2.80±0.30 20
20kV WMPG 230/115× 230/150 230.0±5.0 1.40±0.40 ≤115 2.80±0.30 20

Одностенная термоусадочная трубка, 35кВ WMPG

Код заказа Ширина шины (квадратная) (мм) Стандартная поставка (мм) После восстановления (мм) Стандартная упаковка (м/рулон)
ID (мин) Толщина стенки ID (макс) Толщина стенки
35kV WMPG 30/15 30 30.0±1.0 1.90±0.50 ≤15 4.00±0.30 15
35kV WMPG 35/18 30/40 35.0±1.0 1.90±0.50 ≤18 4.00±0.30 15
35kV WMPG 40/20 40 40.0±1.0 1.90±0.50 ≤20 4.00±0.30 15
35kV WMPG 50/25 50 50.0±2.0 1.90±0.50 ≤25 4.00±0.30 15
35kV WMPG 60/30 60 60.0±2.0 1.90±0.50 ≤30 4.00±0.30 15
35kV WMPG 65/33× 60/70 65.0±2.0 1.90±0.50 ≤33 4.00±0.30 15
35kV WMPG 70/35 70 70.0±2.0 1.90±0.50 ≤35 4.00±0.30 15
35kV WMPG 75/38× 70/80 75.0±2.0 1.90±0.50 ≤38 4.00±0.30 15
35kV WMPG 80/40 80/100 80.0±4.0 1.90±0.50 ≤40 4.00±0.30 15
35kV WMPG 100/50 100/120 100.0±4.0 1.90±0.50 ≤50 4.00±0.30 15
35kV WMPG 120/60 150 120.0±4.0 1.90±0.50 ≤60 4.00±0.30 15
35kV WMPG 150/75 180 150.0±4.0 1.90±0.50 ≤75 4.00±0.30 15
35kV WMPG 180/90* MAX 180.0±5.0 1.90±0.50 ≤90 4.00±0.30 15
35kV WMPG 210/105* MAX 210.0±5.0 1.90±0.50 ≤105 4.00±0.30 15
35kV WMPG 230/115* MAX 230.0±5.0 1.90±0.50 ≤115 4.00±0.30 15
35kV WMPG 250/125* MAX 250.0±5.0 1.90±0.50 ≤125 4.00±0.30 15
35kV WMPG 300/150* MAX 300.0±5.0 1.90±0.50 ≤150 4.00±0.30 15

Примечание: Размеры* не являются стандартными (под заказ)
