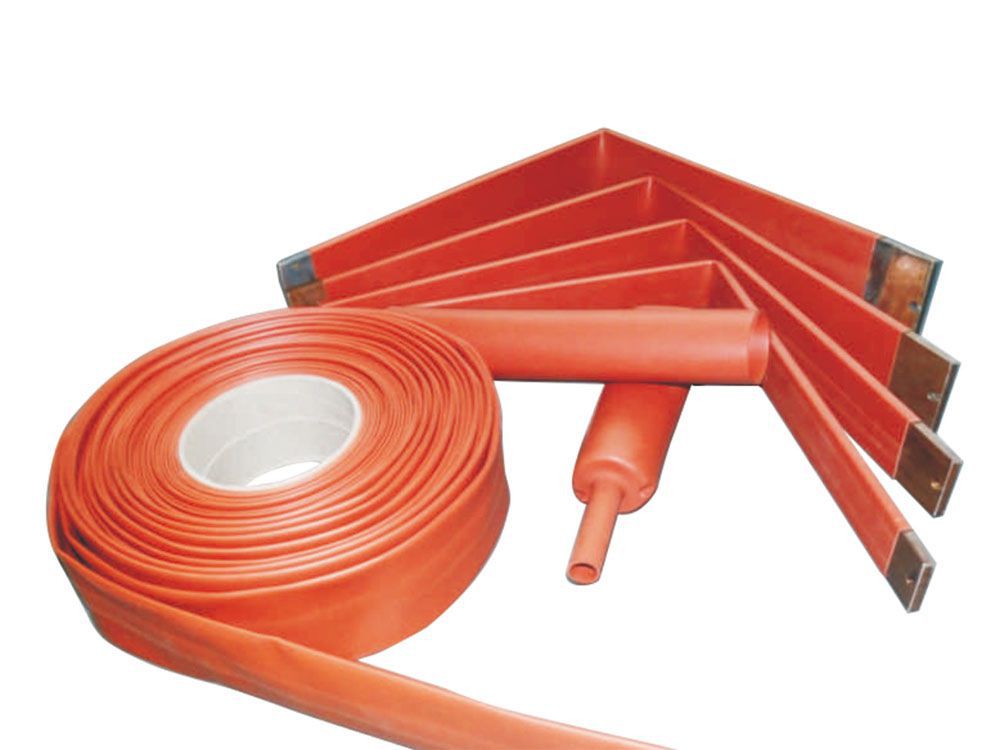

Одностенная термоусадочная трубка
Модель: RSFRNH-BTM
Шланг из сшитого полиолефина среднего напряжения
Термоусадочная трубка RSFRNH-BTM изготовлена из специально разработанных радиационно-сшитых соединений. Трубка из сшитого полиолефина для шинопроводов обеспечивает превосходную устойчивость к скольжению и дуговому разряду, а также улучшает изоляцию для шин в распределительных устройствах и подстанциях.
Общие сведения
- Коэффициент усадки: 2.5:1 (доступен коэффициент 3:1 по запросу)
- Огнестойкость
- Антитрекинг
- Отсутствие галогенов
- Протестировано в соответствии со стандартами IEC60684 для среднего напряжения
- Приложения до 35 кВ
- Непрерывная рабочая температура: -40℃ до 110℃, может использоваться при 175℃
- Температура усадки:120℃
- Изоляция шин
- Защита от случайного перекрытия
- Уменьшение зазора шин
Свойство | Метод испытания | Стандартная производительность | Стандартные характеристики |
Предел прочности | IEC60684 | ≥8МПа | 10.5МПа |
Удлинение | IEC60684 | ≥400% | 550% |
Прочность на растяжение после теплового старения | 150℃× 168 ч | ≥5МПа | 9.5МПа |
Удлинение после теплового старения | 150℃× 168 ч | ≥200% | 450% |
Тепловой удар | 225℃×4 ч | Отсутствие трещин и утечек | Отсутствие трещин и утечек |
Воспламеняемость | IEC60684 | Пройдено | Пройдено |
Низкая температура | -40℃×4 ч | Отсутствие трещин | Отсутствие трещин |
Свойство | Метод испытания | Стандартная производительность | Стандартные характеристики |
Диэлектрическая прочность | IEC60684 | ≥20кВ/мм | 23кВ/мм |
Сопротивление тока | IEC60684 | ≥1×1013 Ом.см | 2×1014 Ом.см |
Трэкинг (2.5кВ, 60 мин) | IEC60684 | Отсутствие трещин | Отсутствие трещин |
Стандартный размер (мм) | Стандартная поставка (мм) | После восстановления (мм) | Упаковка (м/лист) | |
Внутренний диаметр (мин) | Внутренний диаметр | Толщина стенки | ||
Ø20 | 20 | 6 | 2.20±0.3 | 25 |
Ø28 | 28 | 9 | 2.60±0.3 | 25 |
Ø33 | 33 | 10 | 2.80±0.3 | 25 |
Ø40 | 40 | 12 | 2.80±0.3 | 25 |
Ø45 | 45 | 14 | 3.00±0.3 | 25 |
Ø55 | 55 | 16 | 3.00±0.3 | 25 |
Ø65 | 65 | 19 | 3.00±0.3 | 25 |
Ø75 | 75 | 22 | 3.00±0.3 | 25 |
Ø85 | 85 | 25 | 3.20±0.3 | 25 |
Ø95 | 95 | 30 | 3.20±0.3 | 25 |
Ø115 | 115 | 34 | 3.30±0.3 | 25 |
Ø130 | 130 | 36 | 3.30±0.3 | 25 |
Ø160 | 160 | 50 | 3.30±0.3 | 25 |
Ø180 | 180 | 56 | 3.30±0.3 | 25 |
Если у вас есть вопросы о нашей продукции или вы хотите запросить коммерческое предложение, пожалуйста, свяжитесь с нашими специалистами.
