Одностенная термоусадочная трубка
Модель: RSFR-H(H)
Тонкостенная, безгалогенная, гибкая термоусадочная трубка

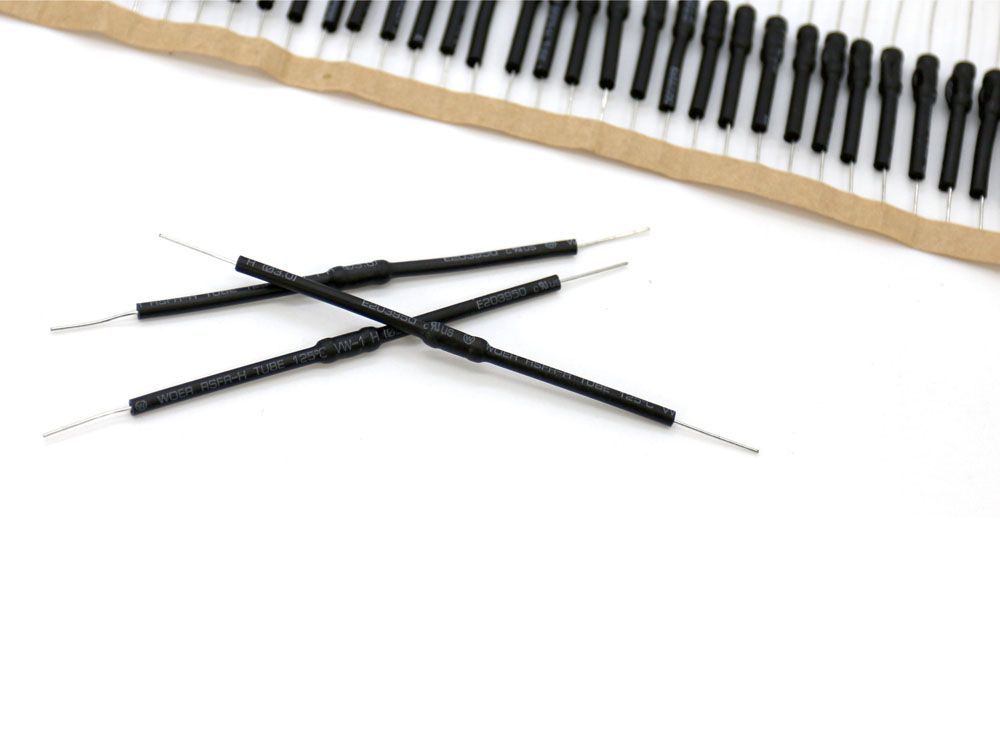

Одностенная термоусадочная трубка RSFR-H(H) представляет собой сверхтонкостенную трубку, которая используется для защиты электронных компонентов от влаги и коррозии. Трубка в первую очередь подходит для приложений с ограниченным пространством, требующих высокой гибкости.
Общие сведения
- Коэффициент усадки: 2:1
- Ультратонкая стенка
- Гибкость
- Без галогена
- Огнестойкость
- Низкое дымообразование при горении
- Непрерывная рабочая температура: -55℃ до 125℃
- Температура полной усадки: 125℃
- Соответствие RoHS и Sony
- Электрическая изоляция
- Защита электронных компонентов
- Разгрузка натяжения для соединителей
- Защита от механических повреждений и истирания
- Влагостойкость и коррозионная стойкость
- Связывание проводов
- Закладка проводов
| Свойство | Метод испытания | Стандартные характеристики |
| Прочность на растяжение (МПа) | ASTM D 2671 | ≥10.4 |
| Предельное удлинение (%) | ASTM D 2671 | ≥200 |
| Прочность на растяжение после теплового старения (МПа) | 158℃×168 ч | ≥7.3 |
| Предельное удлинение после теплового старения (%) | 158℃×168 ч | ≥100 |
| Продольное изменение (%) | ASTM D 2671 | -5% ～+5% |
| Воспламеняемость | Метод ASTM D 2671 C | VW-1 |
| Диэлектрическая прочность (кВ/мм) | ASTM D 149 | ≥15 |
| Объемное удельное сопротивление (Ом=см) | ASTM D 876 | ≥1014 |
| Размер | Стандартная поставка | После восстановления | Стандартная упаковка | ||
| дюйм | мм | Внутренний диаметр (мм) | Макс. внутренний диаметр, (мм) | Ном. толщина стенки, (мм) | Длина катушки (м/шпуля) |
| 3/64 | 0.8 | 1.10±0.20 | 0.50 | 0.33±0.10 | 200 |
| 1/16 | 1.0 | 1.50±0.20 | 0.65 | 0.36±0.10 | 200 |
| 1.5 | 2.00±0.20 | 0.85 | 0.36±0.10 | 200 | |
| 3/32 | 2.0 | 2.50±0.20 | 1.00 | 0.45±0.10 | 200 |
| 2.5 | 3.00±0.20 | 1.30 | 0.45±0.10 | 200 | |
| 1/8 | 3.0 | 3.50±0.20 | 1.50 | 0.45±0.10 | 200 |
| 3.5 | 4.00±0.20 | 1.80 | 0.45±0.10 | 200 | |
| 4.0 | 4.70±0.20 | 2.00 | 0.45±0.10 | 200 | |
| 3/16 | 4.5 | 5.00±0.20 | 2.30 | 0.56±0.10 | 100 |
| 5.0 | 5.50±0.20 | 2.50 | 0.56±0.10 | 100 | |
| 1/4 | 6.0 | 6.50±0.20 | 3.00 | 0.56±0.10 | 100 |
| 5/16 | 7.0 | 7.50±0.30 | 3.50 | 0.56±0.10 | 100 |
| 8.0 | 8.50±0.30 | 4.00 | 0.56±0.10 | 100 | |
| 3/8 | 9.0 | 9.50±0.30 | 4.50 | 0.56±0.10 | 100 |
| 10 | 10.50±0.3 | 5.00 | 0.56±0.10 | 100 | |
| 11 | 11.50±0.30 | 5.50 | 0.56±0.10 | 100 | |
| 1/2 | 12 | 12.50±0.30 | 6.00 | 0.56±0.10 | 100 |
| 13 | 13.50±0.30 | 6.50 | 0.56±0.10 | 100 | |
| 14 | 14.50±0.30 | 7.00 | 0.70±0.10 | 100 | |
| 5/8 | 15 | 15.50±0.40 | 7.50 | 0.70±0.10 | 100 |
| 16 | 16.50±0.40 | 8.00 | 0.70±0.10 | 100 | |
| 17 | 17.50±0.40 | 8.50 | 0.70±0.10 | 100 | |
| 3/4 | 18 | 19.00±0.50 | 9.00 | 0.70±0.10 | 100 |
| 20 | 22.00±0.50 | 10.0 | 0.83±0.15 | 100 | |
| 22 | 24.00±0.50 | 11.0 | 0.83±0.15 | 100 | |
| 25 | 26.00±0.50 | 12.5 | 0.90±0.15 | 50 | |
| 28 | 29.00±0.50 | 14.0 | 0.90±0.15 | 50 | |
| 1-1/4 | 30 | 31.50±1.00 | 15.0 | 1.00±0.15 | 50 |
| 35 | 36.50±1.00 | 17.5 | 1.00±0.15 | 50 | |
| 1-1/2 | 40 | 41.50±1.00 | 20.0 | 1.00±0.15 | 50 |
| 45 | 46.50±1.50 | 22.5 | 1.00±0.15 | 25 | |
| 2 | 50 | ≥50 | 25.0 | 1.10±0.15 | 25 |
| 60 | ≥60 | 31.0 | 1.20±0.15 | 25 | |
| 70 | ≥70 | 36.0 | 1.30±0.20 | 25 | |
| 3 | 80 | ≥80 | 41.0 | 1.30±0.20 | 25 |
| 90 | ≥90 | 46.0 | 1.30±0.20 | 25 | |
| 4 | 100 | ≥100 | 51.0 | 1.30±0.20 | 25 |
| 5 | 120 | ≥120 | 61.0 | 1.30±0.20 | 25 |
| 6 | 150 | ≥150 | 76.0 | 1.30±0.20 | 25 |
| 7 | 180 | ≥180 | 91.0 | 1.30±0.30 | 25 |
